UI-Laminierung
Vorteile:
-Optimiertes Magnetkreisdesign: Reduzierung des magnetischen Widerstands.
-Geringe Kernverluste: ideal für Geräte mit Dauerbetrieb wie z. B. Netzfrequenzumrichter.
-Hohe Sättigungsflussdichte: Ermöglicht Anwendungen mit hoher Leistung.
-Verbesserte thermische Stabilität. Anwendungen:
-Leistungstransformatoren: Verbesserung der Effizienz von Transformatorkernen für kleine bis mittlere Leistungen.
-Drosseln: Zur Filterung und Strombegrenzung, zur Verbesserung der Stabilität des Stromnetzes.
-Wechselrichter: Steigern die Stromumwandlungseffizienz bei Systemen für erneuerbare Energien.
-USV-Stromversorgungen: Gewährleisten eine unterbrechungsfreie Stromversorgung und mindern Spannungsschwankungen.
-Optimiertes Magnetkreisdesign: Reduzierung des magnetischen Widerstands.
-Geringe Kernverluste: ideal für Geräte mit Dauerbetrieb wie z. B. Netzfrequenzumrichter.
-Hohe Sättigungsflussdichte: Ermöglicht Anwendungen mit hoher Leistung.
-Verbesserte thermische Stabilität. Anwendungen:
-Leistungstransformatoren: Verbesserung der Effizienz von Transformatorkernen für kleine bis mittlere Leistungen.
-Drosseln: Zur Filterung und Strombegrenzung, zur Verbesserung der Stabilität des Stromnetzes.
-Wechselrichter: Steigern die Stromumwandlungseffizienz bei Systemen für erneuerbare Energien.
-USV-Stromversorgungen: Gewährleisten eine unterbrechungsfreie Stromversorgung und mindern Spannungsschwankungen.
Produktdetails

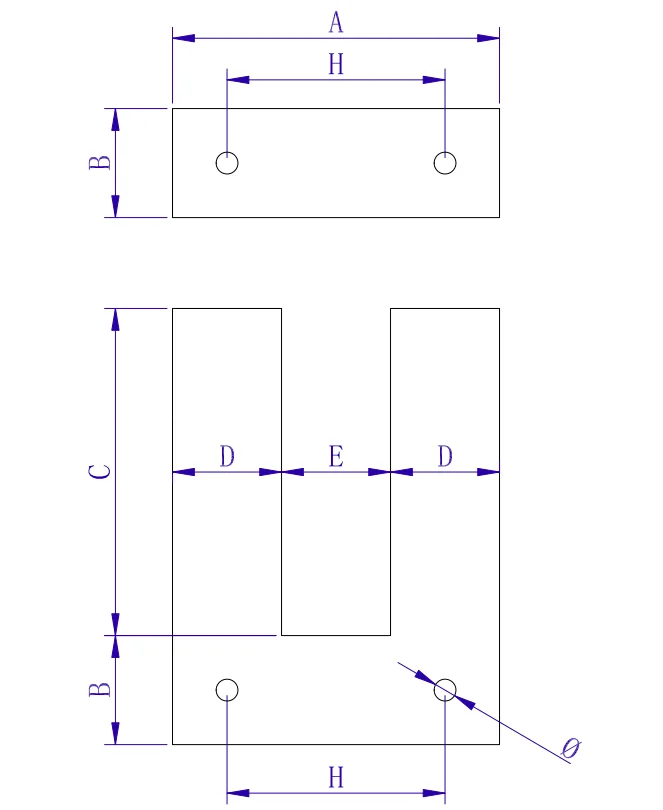

| Spezifikation | A | B | C | D | E | H | ICH | Loch | Blendeф | |
| UI 39 | (UI 13) | 39 | 13 | 39 | 13 | 13 | 26 | 2 | 3.5 | |
| UI 57 | (UI 19) | 57 | 19 | 57 | 19 | 19 | 38 | 2 | 7 | |
| UI 75 | (UI 25) | 75 | 25 | 75 | 25 | 25 | 50 | 8 | ||
| UI 76.2 | (UI 25.4) | 76.2 | 25.4 | 76.2 | 25.4 | 25.4 | 57.2 | 2 | 5.5 | |
| 124.6 | 25.4 | 25.4 | 57.2 | 2 | 5.5 | |||||
| UI 84 | (UI 28) | 84 | 28 | 84 | 28 | 28 | 8 | |||
| UI 90 | (UI 30) | 90 | 30 | 90 | 30 | 30 | 60 | 2 | 8 | |
| UI 111 | (UI 30) | 111 | 30 | 50 | 30 | 51 | ||||
| UI 95.25 | (UI 31.75) | 95.25 | 31.75 | 95.25 | 31.75 | 31.75 | 76.19 | 2 | 5.56 | |
| UI 105 | (UI 35) | 105 | 35 | 105 | 35 | 35 | 70 | 2 | 8 | |
| UI 114 | (UI 38) | 114 | 38 | 114 | 38 | 38 | 76 | 2 | 8 | |
| UI 120 | (UI 40) | 120 | 40 | 120 | 40 | 40 | 80 | 2 | 8 | |
| UI 132 | (UI 44) | 132 | 44 | 132 | 44 | 44 | 88 | 2 | 8 | |
| UI 150 | (UI 50) | 150 | 50 | 150 | 50 | 50 | 100 | 2 | 8 | |
| UI 162 | (UI 54) | 162 | 54 | 162 | 54 | 54 | ||||
| UI 180 | (UI 60) | 180 | 60 | 180 | 60 | 60 | 120 | 2 | 12 | |
| UI 210 | (UI 70) | 210 | 70 | 210 | 70 | 70 | 140 | 2 | 15 / 12 | |
| UI 240 | (UI 80) | 240 | 80 | 240 | 80 | 80 | 160 | 2 | 14 | |
| UI 270 | (UI 90) | 270 | 90 | 270 | 90 | 90 | 180 | 2 | 14 | |
| UI 300 | (UI 100) | 300 | 100 | 300 | 100 | 100 | 200 | 2 | 14 | |
