Wenn es um die Präzision und Leistung moderner Elektrogeräte geht, wird ein entscheidender Prozess oft übersehen: UI-KernlaminierungJiangyin Tianxiang Electrical Appliances Co., Ltd. ist auf diese Nischentechnologie spezialisiert, die jedoch essenziell ist. In diesem Artikel erfahren Sie, was UI Core Lamination ist, welche Vorteile sie bietet, wo sie eingesetzt wird und warum Sie ihr bei Ihrem nächsten Produktdesign Priorität einräumen sollten. Dank fundierter technischer Einblicke und verständlicher Erklärungen werden Sie verstehen, warum dieses Verfahren die Transformatoren- und Motorenproduktion revolutioniert.
1. UI-Kernlaminierung verstehen
Was ist UI Core Lamination?

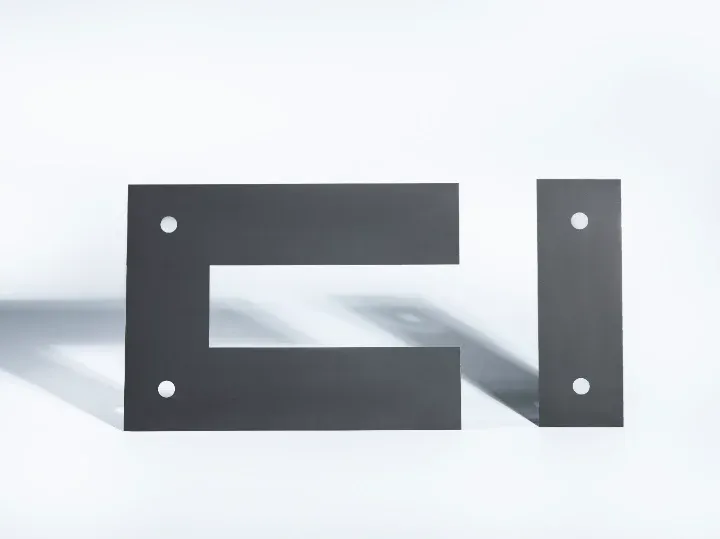

Im Kern UI-Kernlaminierung ist eine Technik, bei der das Individuum U-förmig und ICH-förmige Stahlbleche werden gestapelt und miteinander verbunden, um einen Hochleistungsmagnetkern zu bilden. Die Stahllaminierung minimiert Wirbelströme und optimiert den magnetischen Fluss, wodurch der Gesamtwirkungsgrad von Transformatoren und Motoren verbessert wird. Jiangyin Tianxiang Electrical Appliances Co., Ltd. beherrscht diese Technologie und liefert hochpräzise und leistungsstarke Kerne.
Warum „UI“?
Die Bezeichnung „UI“ leitet sich von den charakteristischen Formen der Laminierungen ab. U Die Seitenabschnitte des Kerns bestehen aus Lamellen, während die ICH Lamellen füllen den Kern und bilden so einen rechteckigen oder quadratischen Magnetkreis. Durch den Wechsel von U- und I-förmigen Lamellen gewährleisten die Hersteller eine einfache Montage und gleichzeitig eine hervorragende magnetische Leistung.
Laminat vs. Massivkern
Im Gegensatz zu massiven Eisenkernen, die zu erheblichen Kernverlusten neigen, reduziert eine laminierte Struktur die Energieverluste drastisch. Jede Schicht der UI-Kernlaminierung wirkt als Barriere gegen Wirbelströme, verhindert Wärmestau und verbessert so den Gesamtwirkungsgrad.
2. Warum UI-Kernlaminierung wichtig ist
2.1 Verbesserte elektrische Effizienz
Effiziente Energienutzung ist in der heutigen Elektroindustrie unerlässlich. UI-Kernlaminierung Die Wirbelstrom- und Hystereseverluste werden deutlich reduziert. Durch das Stapeln dünner Stahlbleche mit isolierenden Beschichtungen werden Wirbelströme in jeder Schicht eingeschränkt, was zu einem höheren Wirkungsgrad und einer geringeren Wärmeentwicklung in den Maschinen führt.
2.2 Verbessertes Wärmemanagement
Die Reduzierung der Wärmeproduktion hat nicht nur Auswirkungen auf den Energieverbrauch. Weniger Wärme bedeutet eine längere Lebensdauer der Isolierung und eine höhere Zuverlässigkeit. Geräte, die Wärme erzeugen, profitieren davon. UI-Kernlaminierung Die Geräte können auch unter höheren Lasten dauerhaft betrieben werden, ohne zu überhitzen. Jiangyin Tianxiang Electrical Appliances Co., Ltd. legt bei seinen UI-Laminierungsdesigns Wert auf thermische Beständigkeit, wodurch sich die Produkte ideal für anspruchsvolle Industrieumgebungen eignen.
2.3 Präzision in der Fertigung
Ein entscheidender Vorteil von UI-Kernlaminierung Die Herstellbarkeit ist entscheidend. Jede Laminierungsart (U oder I) lässt sich präzise in die gewünschten Abmessungen stanzen, was eine wiederholbare und skalierbare Produktion ermöglicht. Das Team von Jiangyin Tianxiang Electrical Appliances Co., Ltd. verwendet hochpräzise Stanzwerkzeuge und automatisierte Stapelsysteme, um Konsistenz zu gewährleisten und Montageabweichungen zu minimieren.
3. Der UI-Kernlaminierungsprozess
3.1 Materialauswahl
Der Prozess beginnt mit der Auswahl von hochwertigem Elektrostahl – üblicherweise kornorientiert (GO) oder nicht-kornorientiert (NGO) – mit einer Dicke von 0,2 mm bis 0,35 mm. Das richtige Material und die richtige Dicke sind entscheidend für die elektrischen und magnetischen Eigenschaften des fertigen Kerns.
3.2 Präzisionsstanzen
Anschließend werden die U- und I-Lamellen mit gehärteten Stahlstanzwerkzeugen ausgestanzt. Dies gewährleistet saubere, gratfreie Kanten für eine optimale magnetische Verbindung. Jiangyin Tianxiang Electrical Appliances Co., Ltd. investiert daher kontinuierlich in die Wartung und Überholung der Stanzwerkzeuge, um die Stanzgenauigkeit zu erhalten und Fehler zu minimieren.
3.3 Isolierbeschichtung
Nach dem Stanzen erhalten die Laminate eine dünne Isolierschicht – üblicherweise Phosphat, Oxid oder Lack –, um die elektrische Leitfähigkeit zwischen den Lagen zu verhindern. Diese Isolierschicht ist unerlässlich, um Wirbelströme zu unterdrücken und die strukturelle Integrität des Laminatstapels zu erhalten.
3.4 Stapeln und Verbinden
Beim Stapeln werden U- und I-Laminate sorgfältig abwechselnd übereinandergelegt. Die Verbindung erfolgt mittels Klebstoffen oder mechanischen Verbindungselementen. Eine fachgerechte Verbindung verhindert Verformungen des Kerns, verbessert die mechanische Festigkeit und reduziert Vibrationen und Geräusche im Betrieb.
3.5 Glühen
Nach dem Stapeln kann ein Glühen erfolgen, insbesondere bei GO-Stahllaminaten. Durch das Glühen werden die magnetische Permeabilität verbessert und die Verluste verringert, indem die beim Stanzen und Stapeln entstandenen mechanischen Spannungen abgebaut werden.
4. Unterüberschrift: Qualitätskontrolle – Eine Priorität für UI Core Laminierung
Eine strenge Qualitätskontrolle ist unerlässlich in UI-KernlaminierungVon der Rohmaterialprüfung bis zur Endprüfung implementiert Jiangyin Tianxiang Electrical Appliances Co., Ltd. ein strenges Qualitätsmanagementsystem (zertifiziert nach ISO 9001:2015). Dabei werden folgende Schritte durchgeführt:
- Maßprüfungen: Messung jeder U- und I-Laminierung mit einer Toleranz von ±0,02 mm.
- Überprüfung der Beschichtungsdicke: Verwendung coulometrischer Tests zur Sicherstellung gleichmäßiger Isolierschichten.
- Magnetische PrüfungJeder fertige Kern wird Leerlaufverlust-, Magnetisierungsstrom- und Hystereseschleifenanalysen unterzogen.
- Thermische ZyklenEinige Kerne werden Temperaturzyklen zwischen –40 °C und 120 °C unterzogen, um reale Belastungen zu simulieren und die Langzeitzuverlässigkeit zu überprüfen.
5. Anwendungen der UI-Kernlaminierung
Transformers
Eine der Hauptanwendungen von UI-Kernlaminierung Dies gilt insbesondere für Transformatoren – vor allem für Verteil- und Leistungstransformatoren –, wo Effizienz und geringe Verluste entscheidend sind. Die hervorragende Kernleistung von UI-laminierten Transformatoren führt zu einem reduzierten Stromverbrauch für Endverbraucher.
Netzteile und Induktoren
In der Leistungselektronik zeichnen sich laminierte Kerne von Induktivitäten und Drosseln durch geringe Verluste und kompakte Bauweise aus. Diese Bauteile, die sich ideal für Schaltnetzteile eignen, benötigen Kerne, die hohe Sättigungsflüsse und geringe Kernverluste vertragen.
Motoren und Generatoren
Die Kernlaminierung ist nicht auf Transformatoren beschränkt. Auch kleine Motoren (z. B. für Haushaltsgeräte und Klimaanlagen), Aktuatoren, Schrittmotoren und Generatoren können von laminierten Kernen profitieren. Die Kernstapeltechniken werden an die Motorgeometrie angepasst, um eine optimale Flussverteilung und reduzierte Geräuschentwicklung zu gewährleisten.
6. Vorteile gegenüber EI- und Ringkernen
vs. EI-Laminierung
EI-Kernlaminierung Das Design ist einfacher, aber weniger flexibel. Der UI-Typ ermöglicht eine bessere Kontrolle über Fensterfläche und Kerngröße. UI-Kerne reduzieren zudem Luftspalte und akustische Geräusche.
vs. Toroidkerne
Ringkerne eignen sich hervorragend für Umgebungen mit geringen elektromagnetischen Störungen (EMI). Allerdings erfordern sie fachkundiges Wickeln und aufwendige Werkzeuge. UI-Kerne mit ihrer rechteckigen Geometrie ermöglichen einfacheres Wickeln, Verbinden und Prüfen und sind daher besser für die automatisierte Massenproduktion geeignet.
7. Designüberlegungen für die UI-Kernlaminierung
Kerngeometrie
Die Optimierung des Fenster-Kern-Verhältnisses ist unerlässlich. Eine größere Fensterfläche ermöglicht Wicklungen mit hohem Stromfluss, während eine größere Stahlfläche die Flussführung verbessert.
Laminierungsdicke
Die Wahl dünnerer Bleche reduziert zwar Wirbelstromverluste, erhöht aber die Komplexität und die Kosten der Montage. Jiangyin Tianxiang Electrical Appliances Co., Ltd. unterstützt Kunden dabei, Leistung und Budget in Einklang zu bringen, indem Blechdicken von 0,23 mm bis 0,35 mm angeboten werden.
Isolationsanforderungen
Aus Sicherheitsgründen und zur Einhaltung gesetzlicher Vorschriften können Kerne bestimmte Isolationsklassen erfordern (z. B. Klasse H: 180 °C, Klasse F: 155 °C). Eine geeignete Isolierbeschichtung gewährleistet, dass die Kerne die Spannungsfestigkeits- und Teilentladungsprüfungen bestehen.
8. Warum Jiangyin Tianxiang Electrical Appliances Co., Ltd. so erfolgreich ist
Fachkompetenz und Innovation
Mit über 15 Jahren Erfahrung in der Herstellung von elektrischen Kernen zeichnet sich Jiangyin Tianxiang Electrical Appliances Co., Ltd. durch sein profundes Fachwissen aus. UI-Kernlaminierung Techniken und kundenspezifische Designfähigkeiten. Sie haben Dutzende patentierter Werkzeugsätze und firmeneigene Stapelverfahren implementiert.
Responsive Anpassung
Ihr Team arbeitet eng mit Kunden zusammen, seien es OEMs, Leistungselektronikunternehmen oder Haushaltsgerätehersteller. Sie liefern Simulationen der magnetischen Flussverteilung, Verlustkurven bei verschiedenen Frequenzen und Materialempfehlungen.
Kosteneffiziente Produktion
Durch die Optimierung des Laminierstreifen-Layouts, die Minimierung des Ausschusses und die Automatisierung des Klebe- und Stapelprozesses können sie wettbewerbsfähige Preise anbieten, ohne Kompromisse bei der Qualität einzugehen.
Zuverlässigkeit und Konformität
Alle Kerne erfüllen oder übertreffen die Normen IEC 60076 (Transformatorkern) und IEEE C57, und ihre Produktionsstätten sind nach ISO 9001 und ISO 14001 zertifiziert, was sowohl Qualität als auch ökologische Nachhaltigkeit gewährleistet.
9. Zukünftige Trends bei der UI-Kernlaminierung
- HochfrequenzanwendungenDa erneuerbare Energien und Elektrofahrzeuge die Schaltfrequenzen erhöhen, werden dünnere Bleche (<0,23 mm) und fortschrittliche Beschichtungen stärker nachgefragt sein.
- Nanokristalliner und amorpher StahlDiese Materialien versprechen noch geringere Verluste, insbesondere bei Hocheffizienztransformatoren und Drosseln. Jiangyin Tianxiang arbeitet bereits an Pilotblechen aus diesen Materialien.
- Fortschrittliche KlebeverfahrenLaserschweißen, Diffusionsschweißen und Ultraschallschweißen etablieren sich als Alternativen zu herkömmlichen Klebstoffen für eine höhere strukturelle Integrität.
- Automatisiertes Stapeln mit Bildverarbeitungssystemen: Die KI-gestützte Inspektion in der Stapellinie hilft, Fehlausrichtungen der Laminierung, Grate oder Beschichtungsfehler zu erkennen und so Ausbeute und Konsistenz zu steigern.
10. Erste Schritte mit UI Core Lamination – Ihre nächsten Schritte
10.1 Definieren Sie Ihre Anforderungen
Beginnen Sie mit den Anforderungen Ihrer Anwendung hinsichtlich Spannung, Stromstärke, Frequenz, thermischen Bedingungen und gewünschtem Wirkungsgrad.
10.2 Zusammenarbeit mit Experten
Arbeiten Sie mit einem Hersteller wie Jiangyin Tianxiang zusammen, der versteht UI-KernlaminierungIhre erfahrenen Ingenieure können Sie bei der Materialauswahl, der Laminierungsdicke und der Kerngeometrie beraten.
10.3 Prototyp und Test
Erstellen Sie Prototypen unter Verwendung verschiedener Stahlsorten und Laminatstapel. Testen Sie diese anschließend elektrisch und thermisch, um ihre Leistungsfähigkeit zu validieren.
10.4 Produktionsausweitung
Nach der endgültigen Fertigstellung kann Jiangyin Tianxiang zur automatisierten Serienproduktion übergehen und so eine gleichbleibende Qualität und pünktliche Lieferung gewährleisten.
Abschluss
In der sich rasant entwickelnden Landschaft der Elektrogeräte von heute, UI-Kernlaminierung bietet die perfekte Kombination aus Effizienz, Präzision und Fertigungsfreundlichkeit. Von Transformatoren und Induktivitäten bis hin zu Motoren und Generatoren – diese Kernkonstruktionsmethode führt zu besserer Leistung, längerer Lebensdauer und geringeren Kosten. Ausgestattet mit umfassender Erfahrung, modernster Technologie und einem kundenorientierten Ansatz, Jiangyin Tianxiang Electrical Appliances Co., Ltd. ist Ihr idealer Partner für alle Anforderungen im Bereich UI-Core-Laminierung. Ob Sie hocheffiziente Netzteile oder Industriemotoren entwickeln – mit einem vertrauenswürdigen Experten an Ihrer Seite erhalten Sie erstklassige Core-Lösungen, die perfekt auf Ihre Anwendung zugeschnitten sind.
Entdecken Sie, wie UI-Kernlaminierung kann Ihre Produkte verändern – kontaktieren Sie Jiangyin Tianxiang noch heute und steigen Sie in die nächste Generation elektrischer Leistungsfähigkeit ein.
